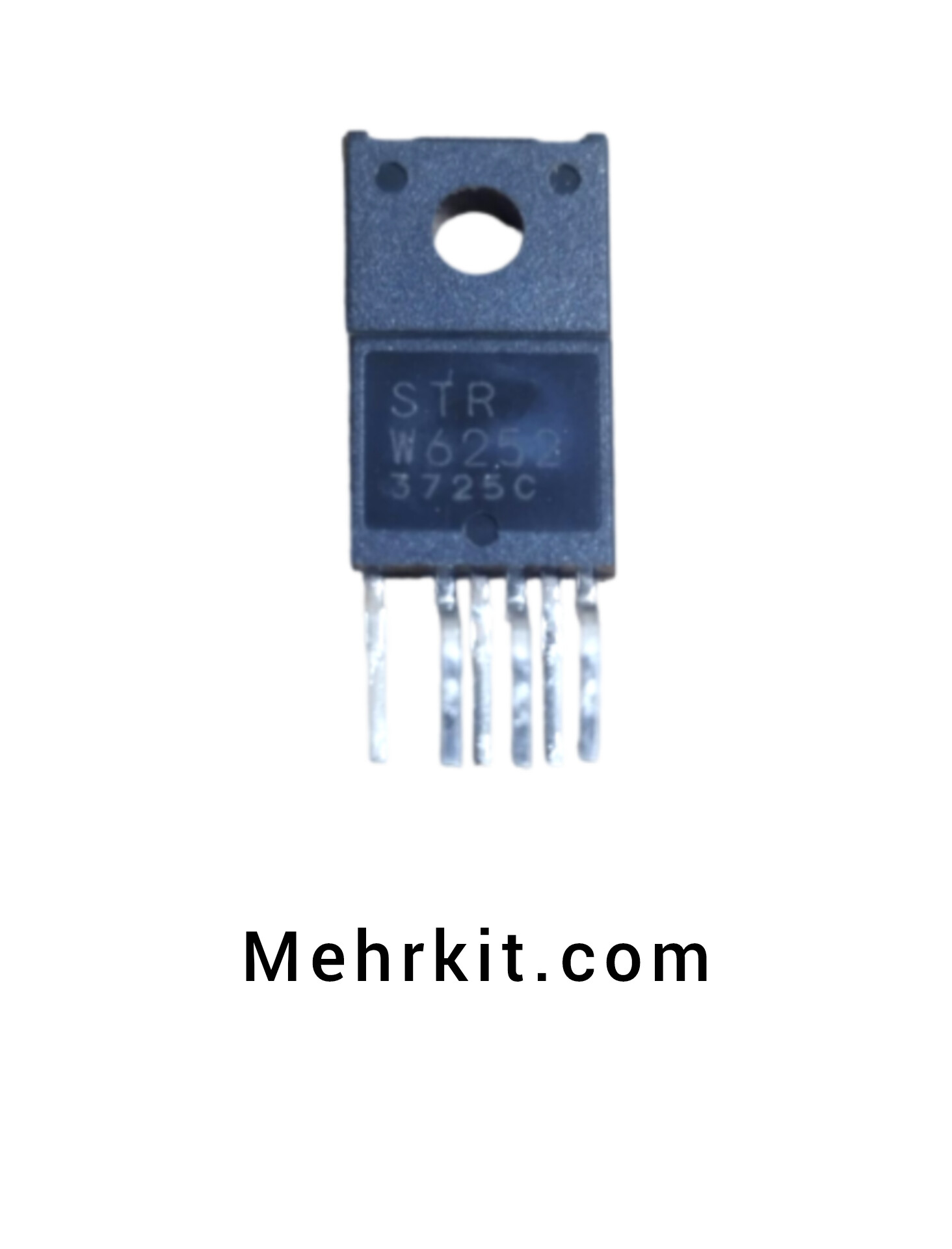

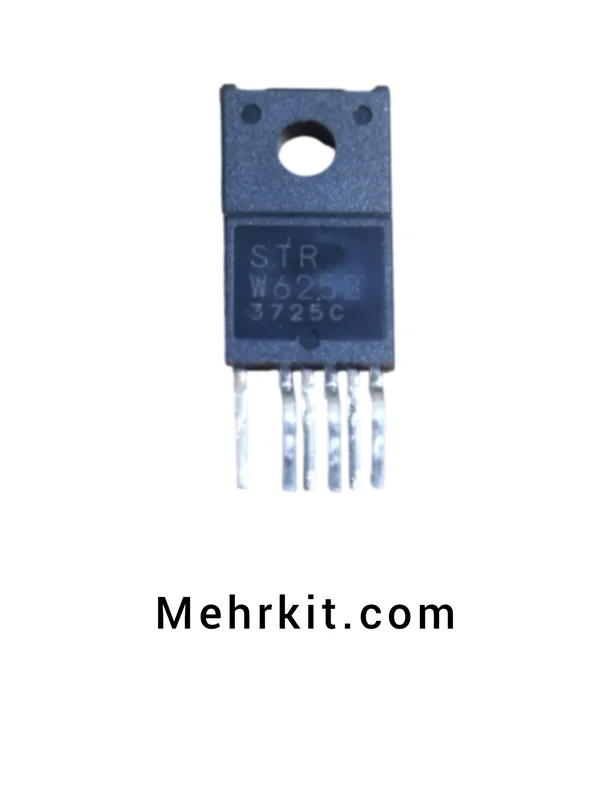

STR-W6252D یک آیسی کنترل‌کننده‌ی سوئیچینگ از نوع PWM با ترانزیستور قدرت داخلی ساخت شرکت Sanken Electric است که در منابع تغذیه سوئیچینگ (SMPS) با توان خروجی تا حدود 45 وات مورد استفاده قرار می‌گیرد. این چیپ دارای یک ماسفت داخلی با تحمل ولتاژ 650 ولت بوده و می‌تواند در ولتاژ تغذیه‌ی بین 10.5 تا 30 ولت عملکرد پایدار داشته باشد.از ویژگی‌های مهم STR-W6252D می‌توان به فرکانس سوئیچینگ حدود 67 کیلوهرتز، مدارهای محافظ داخلی شامل حفاظت در برابر اضافه جریان (OCP)، اضافه ولتاژ (OVP)، دمای بالا (TSD) و همچنین راه‌اندازی نرم (Soft-Start) اشاره کرد. این آیسی در پکیج TO-220F-6L عرضه شده و قابلیت نصب روی هیت‌سینک را دارد.
محصولات مرتبط
Function
PWM Switching Regulator with built-in MOSFET
Input Voltage Range (Vcc)
10.5V to 30V (typical startup ~15V)
Drain Voltage (VDSS)
650V
Output Power (Pout
Up to ~45W (depending on application & heatsink)
